Luft- und Raumfahrtstandard AMS 2431/6C Kugelstrahlen von Glasperlen
Die nach Luftfahrtnorm AMS 2431/6C gefertigten Glasperlen für das Kugelstrahlen werden zur Oberflächenbehandlung von Metallteilen in der Luftfahrtindustrie eingesetzt. Es handelt sich um kugelförmige Partikel aus Glasbruch, wie z. B. Glasgranulat, das bei hohen Temperaturen geschmolzen und verarbeitet wird. Die Glasperlen werden mithilfe von Druckluft oder Zentrifugalkraft mit hoher Geschwindigkeit auf die Werkstückoberfläche gesprüht. Die Aufprallkraft der Perlen erzeugt Druckeigenspannungen an der Oberfläche, wodurch die Entstehung und Ausbreitung von Ermüdungsrissen wirksam unterdrückt und somit die Dauerfestigkeit und Korrosionsbeständigkeit des Bauteils verbessert werden. Die Glasperlen (Glaskugeln) weisen strenge Anforderungen an Partikelgrößenverteilung und Rundheit auf und erzielen einen gleichmäßigen Strahleffekt.
Eigenschaften von AMS 2431/6C Kugelstrahl-Glasperlen:
- Die chemische Zusammensetzung besteht aus hochwertigen Natrium-Calcium-Glasmikrokügelchen mit einem Siliziumdioxidgehalt von mindestens 67 %.
- Der Arsengehalt des Glasstrahlguts darf 75 ppm nicht überschreiten, der Bleigehalt darf 100 ppm nicht überschreiten.
- Mehr als 90 % der Glaspellets weisen eine Härte zwischen 500 und 550 HV bzw. 515 und 575 HK auf. 48 bis 52 HRC können ebenfalls als Referenzwert herangezogen werden.
- Die wahre Dichte sollte nicht weniger als 2,3 g/cm³ betragen.
- Der Anteil magnetischer Partikel sollte 0,1 % des ursprünglichen Probengewichts nicht überschreiten.
- Beim Kugelstrahlen von Glas, bei dem die projizierte Fläche mit Einschlüssen (einschließlich Blasen) mehr als 20 % beträgt, sollte der Anteil der mit Einschlüssen (einschließlich Blasen) bedeckten Fläche 10 % nicht überschreiten.
- Beschichtung: Keine Silane oder andere Beschichtungsmaterialien.
Chemische Zusammensetzung:
| SiO2 | 71,0 % |
| NaO2 | 14,0 % |
| Fe2O3 | 0,1 % |
| Al2O3 | 2,0 % |
| MgO | 4,0 % |
| Hoch | 7,0 % |
| Magnetisch | ≤0,1% |
| Andere | 0,016 |
Physikalischer Index:
| Härte | Mohs 6-7 |
| Spezifisches Gewicht | 2,5 g/cm³ |
| Schüttdichte | 1,6 g/cm³ |
| Reflexionsindex | ≥1,5 |
| Rundheit | ≥80,0 % |

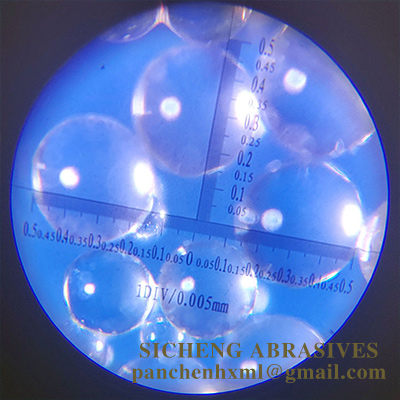

| Aussehen | Farblose, transparente Mikrokügelchen |
Spezifikationen für Glasperlen nach Luftfahrtstandard AMS 2431/6C zum Kugelstrahlen:
| Spezifikation. | Rundheit %（≥） | Anteil unregelmäßiger Partikel (%) | Partikelreichweite (Netz) | Partikelgröße (µm) | Maschenweite Nr. 1 | Maschenweite Nr. 2 | Maschenweite Nr. 3 | PFANNE | ||||
| 100% Durchgangssieb Nr. | Maschenweite (µm) | Mindestens 95 % der Maschenweite müssen das Sieb passieren. | Maschenweite (µm) | Max 15% Rückhalt Maschenweite NR. | Maschenweite (µm) | Max 5% Rückhalt Maschenweite NR. | Maschenweite (µm) | |||||
| AGB-200 | 80 | 0,5 | 8-12# | 1700–2360 | 7 | 2800 | 8 | 2360 | 12 | 1700 | 14 | 1400 |
| AGB-170 | 80 | 0,5 | 10-14# | 1400–2000 | 8 | 2360 | 10 | 2000 | 14 | 1400 | 16 | 1180 |
| AGB150 | 80 | 0,5 | 12-16# | 1180–1700 | 10 | 2000 | 12 | 1700 | 16 | 1180 | 20 | 850 |
| AGB-100 | 65 | 3.0 | 14-20# | 850-1400 | 12 | 1700 | 14 | 1400 | 20 | 850 | 30 | 600 |
| AGB-70 | 65 | 3.0 | 20-30# | 600-850 | 18 | 1000 | 20 | 850 | 30 | 600 | 40 | 425 |
| AGB-50 | 70 | 3.0 | 30-40# | 425-600 | 25 | 710 | 30 | 600 | 40 | 425 | 45 | 35 |
| AGB-35 | 70 | 3.0 | 40-50# | 300-425 | 35 | 500 | 40 | 425 | 50 | 300 | 60 | 250 |
| AGB-30 | 70 | 3.0 | 45-60# | 250-355 | 40 | 425 | 45 | 355 | 60 | 250 | 70 | 212 |
| AGB-25 | 80 | 3.0 | 50-70# | 212-300 | 45 | 355 | 50 | 300 | 70 | 212 | 80 | 180 |
| AGB-20 | 80 | 3.0 | 60-80# | 180-250 | 50 | 300 | 60 | 250 | 80 | 180 | 100 | 150 |
| ABG-18 | 80 | 3.0 | 70-100# | 150-212 | 60 | 250 | 70 | 212 | 100 | 150 | 120 | 125 |
| AGB-15 | 80 | 3.0 | 80-120# | 125-180 | 70 | 212 | 80 | 180 | 120 | 125 | 140 | 106 |
| AGB-12 | 85 | 3.0 | 100-170# | 90-150 | 80 | 180 | 100 | 150 | 170 | 90 | 200 | 75 |
| AGB-10 | 90 | 3.0 | 120-200# | 75-125 | 100 | 150 | 120 | 125 | 200 | 75 | 230 | 63 |
| AGB-9 | 90 | 3.0 | 140-230# | 63-106 | 120 | 125 | 140 | 106 | 230 | 63 | 325 | 45 |
| AGB-6 | 90 | 3.0 | 170-325# | 45-90 | 140 | 106 | 170 | 90 | 325 | 45 | 400 | 38 |
Anwendung des Luftfahrtstandards AMS 2431/6C für das Kugelstrahlen von Glasperlen:
Es wird zur Oberflächenbehandlung von Triebwerkschaufeln, Flugzeugfahrwerken, Flugzeughaut und anderen Luftfahrtteilen eingesetzt und kann Spannungen abbauen, die Dauerfestigkeit erhöhen, die Oberflächenhärte und Verschleißfestigkeit verbessern, Grate entfernen, die Oberflächenqualität verbessern usw.
